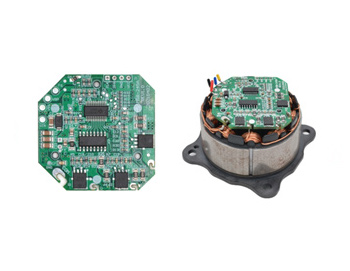

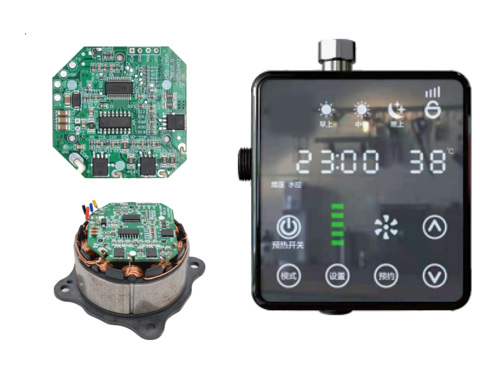

雙電阻無感FOC弦波方案

方案簡介：中微ARM?Cortex?-M0 32位電機單片機CMS32M5510S024+

                 廣閎iM1700 DFN56+中微帶LDO的預驅CMS8324C/CMS6971

方案特點：32位ARM內核 M0 MCU帶PGA/OP/EPWM 專業預驅，集成LDO 軟件平臺成熟

適配電機：58內轉三相電機9槽6極

電壓范圍：24V 輸入功率：≤60W

最大電流：≤ 2.5A

控制方式：無感啟動無感運行正弦波驅動

轉速范圍：4300~5900RPM

產品特征：FOC SVPWM控制，睡眠檔低噪音，死區補償，諧波補償

功能概述：恒轉速，堵轉，限流，過流，過壓，欠壓
